环境噪声扬尘监测系统架构由数据采集层、网络传输层、应用层三个层次构成。

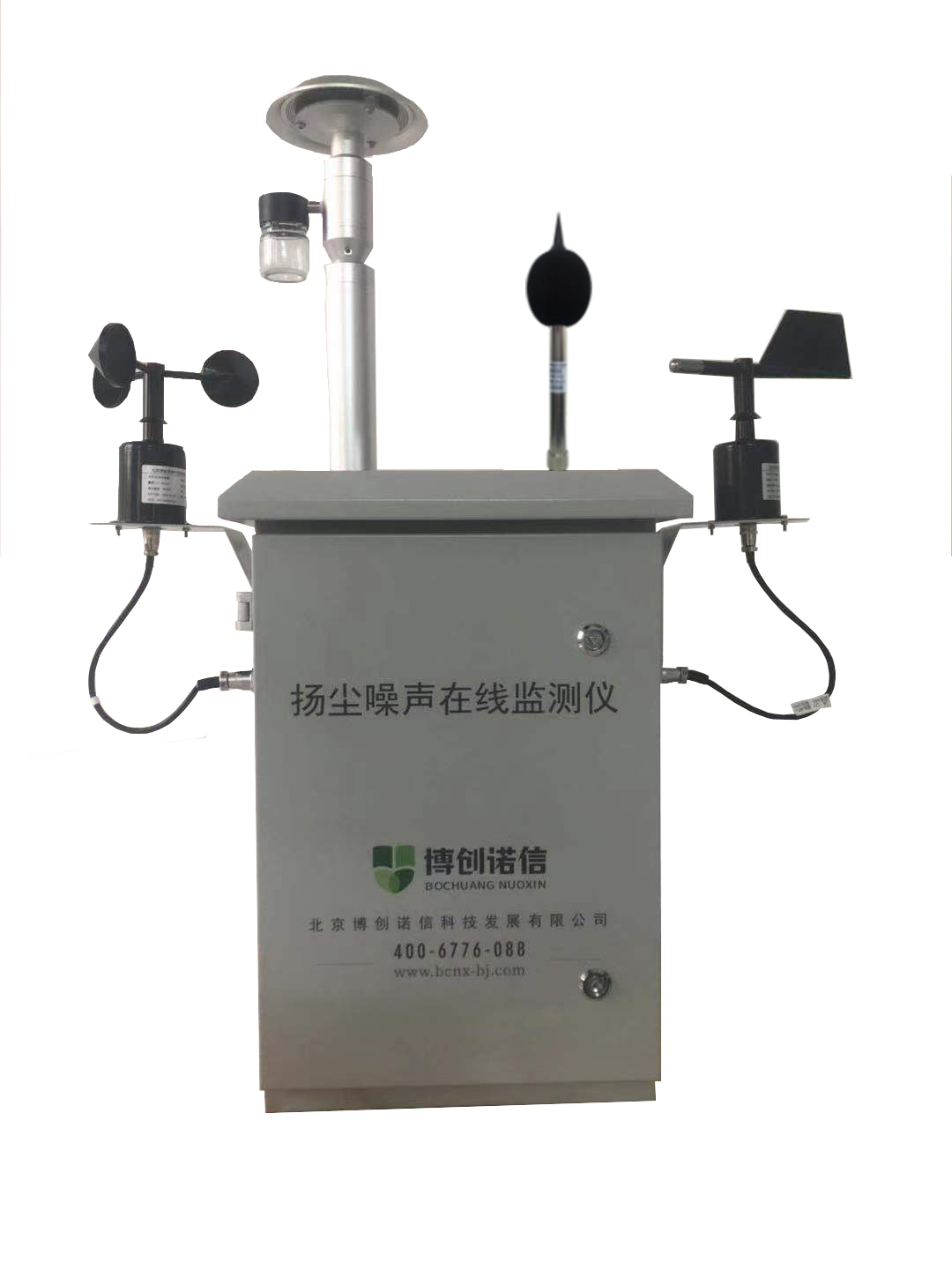

　　1、数据采集层：主要由扬尘检测仪、各类环境检测传感器、环境监测主机、显示屏、支架组成，可以根据现场实际需求灵活配置，采集噪声、pm2.5、pm10等环境数据。前端数据采集设备自带环境数据显示屏，后端平台带有环境数据显示模块，可在手机APP查看实时数据。

　　2、网络传输层：环境监测主机可通过GPRS/4G方式将数据上传至环境监控平台。

　　3、应用层：主要指对建筑工地监测点扬尘、噪声、气象参数等环境监测数据的采集、存储和统计分析，并实现基本的环境监测业务应用，同时可为第三方监测平台提供数据服务。

　　系统基本构成将是多点监测预警，集中汇总监控的方式。工地测量点可根据需求设置一个或多个点，监控点可设置在工地现场，或设置在远离工地的地点，用无线网络通讯手段连接，可进行远距离监控及数据存储。

　环境噪声扬尘监测系统应用范围

　　1.环境噪声扬尘监测系统适用于建筑工地、拆迁工地、煤矿厂、工业园区、社区、城市环境、住宅小区、沙石场、堆煤场等场所。

　　2.通过在城市扬尘敏感区域设置扬尘在线检测仪,结合视频监控系统、气象系统可实时监控该区域颗粒物浓度的变化。

　　3.通过无线或有线网络将监测数据实时传输至云服务平台及中心监控室,管理人员通过电脑、手机等终端浏览访问云平台数据,对监测数据进行管理分析,实时监督城市各区域扬尘状况。

特点：

1、采用激光散射法测量扬尘颗粒物，响应速度快、量程范围宽

2、实时在线监测，具有自动监控及报警功能、也可联动雾炮、喷淋系统，当PM值达到设定上限时自动启动一处或者多处（雾炮）喷淋系统的开启，对现场环境进行雾化喷淋降尘措施，当PM值达到设定下限值时自动关闭喷淋系统

3、系统由智能控制器自动控制、操作便捷、节省人工

4、具有运行系统功能，可保证设备在正常情况下安全连续运行，具有“互联网＋建筑扬尘治理”管理平台，可采用无线、专网等传输数据，为用户提供实时、有效的扬尘治理数据
